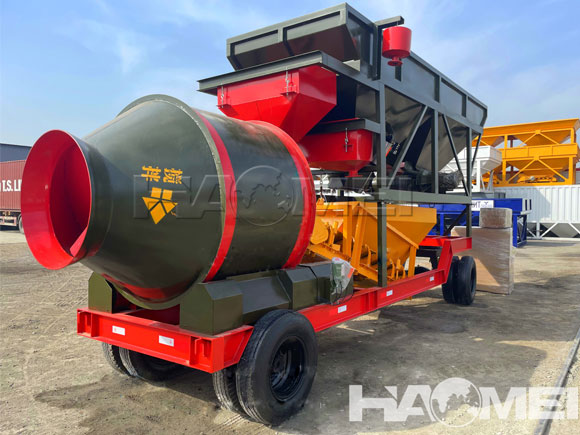

Мобильный Бетонный Завод Барабанного Типа

Барабанный мобильный бетонный завод — это передвижное оборудование для бетоносмесительного завода. Благодаря продуманной конструкции система дозирования, система взвешивания, узел смешивания, система хранения материалов, разгрузки и система автоматического управления бетоносмесительного завода оборудованы в прицепном агрегате, а перемещение станции смешивания осуществляется посредством прицепа.

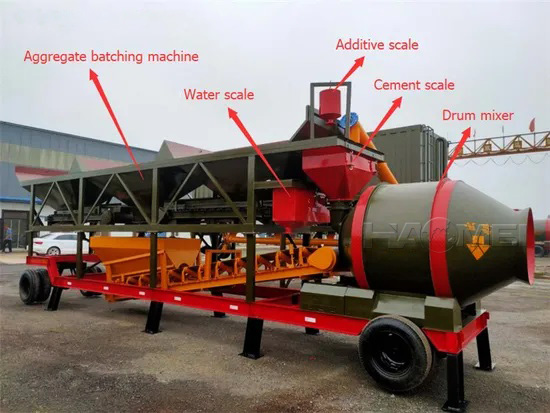

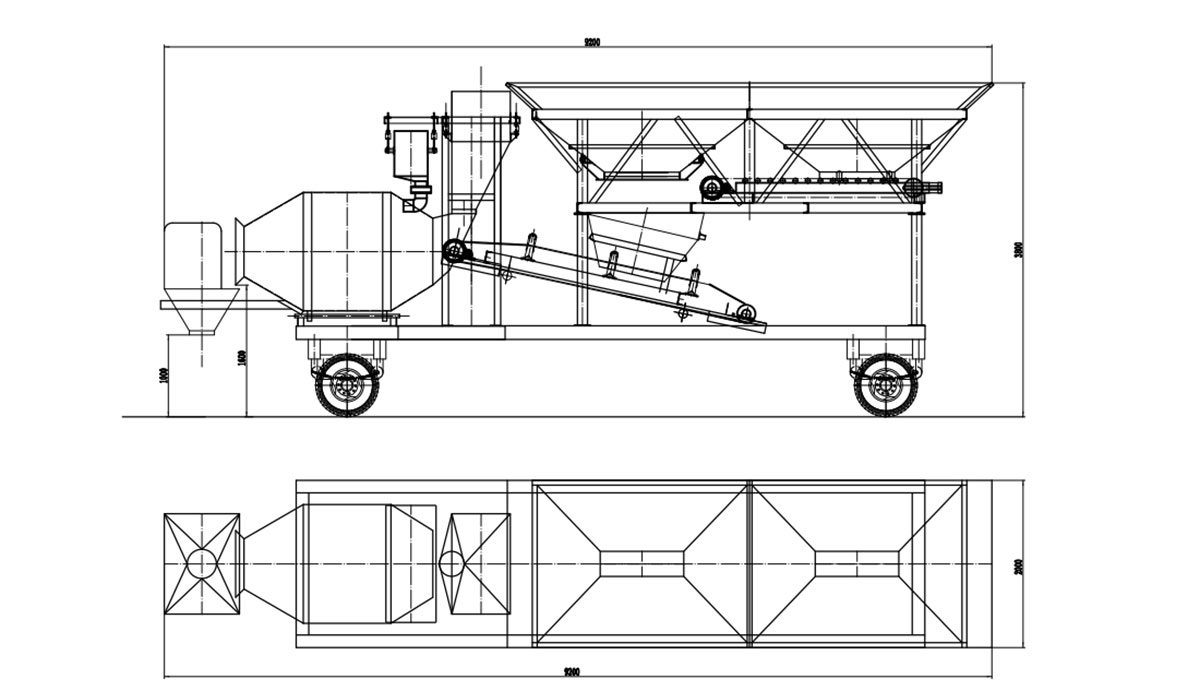

Конструкция мобильный бетонный завод барабанного типа:

1.Шасси бетоносмесителя:
шасси основного двигателя смесителя консольной формы, которое содержит тяговые пальцы тягача и парковочные опоры; весы для взвешивания смесителя, цемента и водной смеси размещены на шасси; по периметру прикреплены смотровая платформа, перила и т. д.

2.Комната управления:
Комната управления расположена в нижней части основного шасси и оснащена полностью автоматической системой управления смесительной установкой, которая аналогична системе стационарного бетонного завода. Комната управления используется как передняя опорная точка всей станции, когда она работает, а комната управления убирается и хранится в кронштейне во время перемещения на площадку, и все линии управления не нужно разбирать.

3.Измерение дозирования заполнителя:
эта система расположена в задней части всей станции. Верхняя часть представляет собой бункер для хранения заполнителя (песок, щебень). Бункер для хранения может быть разделен на 2 или 4 сетки, а для увеличения емкости хранения устанавливается повышающая пластина. Пневматически последовательно открывайте дверь, и заполнитель измеряется в кумулятивном измерении различных материалов. Дно оснащено шагающей задней осью и ножками рамы для работы.

4.Рама ленточного конвейера:
Эта рама представляет собой ферменную конструкцию, соединяющую шасси основной рамы и раму дозирования заполнителя. Она оснащена рамой ременного конвейера; основная рама, рама ременного конвейера и рама дозирования объединены, чтобы сформировать основную конструкцию всей мобильной смесительной установки

5.Периферийные части:
цементный силос и винтовой конвейер. Периферийные части являются неотъемлемыми частями независимо от рабочего или транспортного состояния, поэтому их можно транспортировать и разбирать целиком без разборки.

Технические параметры мобильный бетонный завод барабанного типа:

Модель		YHZM25 (JZM500-2)	YHZM35 (JZM750-2)	YHZM50 (JZM1000-3)	YHZM75 (JZM1500-2)
Теоретическая мощность		25m³/h	35m³/h	50m³/h	75m³/h
Высота выгрузки		1600mm	1600mm	1600mm	1600mm
Общая мощность		44kw	50kw	58.9kw	66.9kw
Измерение(L * W * H)		8 X 2.2m X3.8m	8m X 2.2m X3.8m	13.5m X 2.3m X 4.2m	12m X 2.3m X 4.2m
Система смешивания	Модель миксера	JZM500	JZM750	JZM1000	JZM1500
	Двигатель смешивания	2*5.5kw	2*7.5kw	2*11kw	2*15kw
	Объем выгрузки	500L	750L	1000L	1500L
Агрегатная система	Модель дозатора	PLD800-2	PLD1200-2	PLD1200-3	PLD1600-2
	Общий объем бункера	5m³×2	6m³×2	7m³×3	8m³×2
	Макс. диаметр	60/80mm	60/80mm	60/80mm	60/80mm
Система измерения	Бункер для взвешивания цемента	500KG	500KG	560KG	900KG
	Поддержка взвешивания воды	220KG	220KG	220KG	330KG
	Поддержка взвешивания добавок	30KG	30KG	30KG	40KG
Скорость прицепа		40-60Km/h	40-60Km/h	40-60Km/h	40-60Km/h
Дополнительный цементный силос		50/100T	50/100T	50/100T	50/100T
